Réalisations•spécifiques

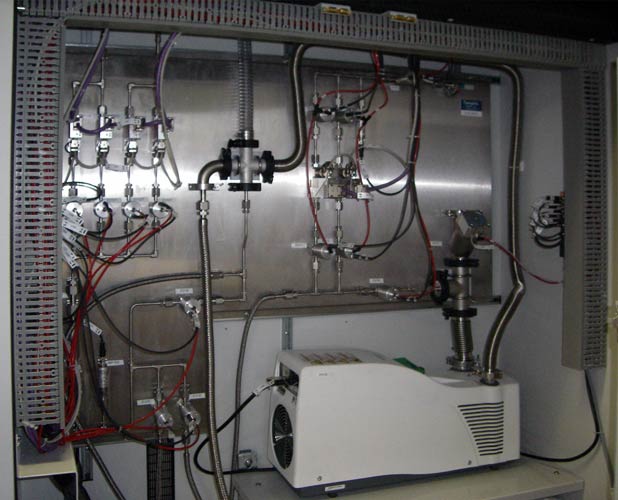

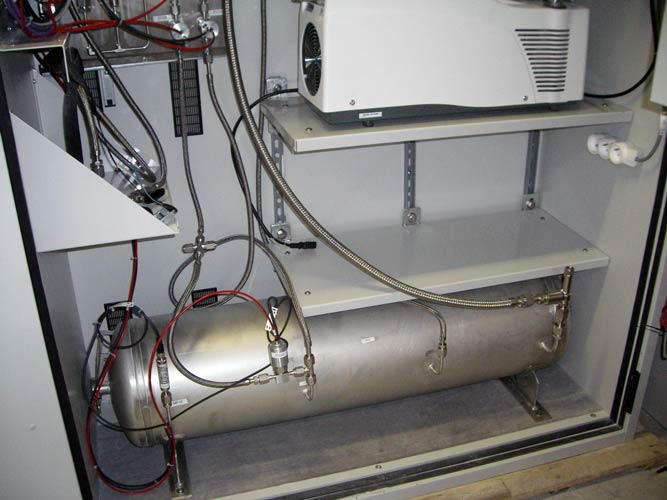

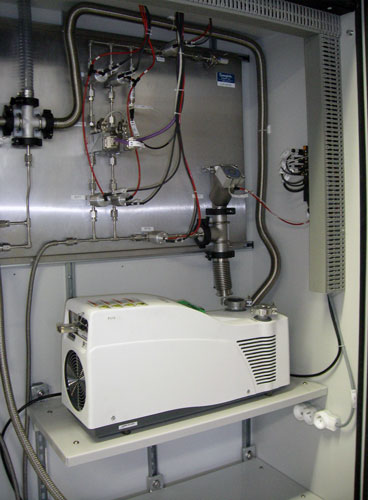

Réalisation d'un banc de mélange gaz

Le système permet de paramétrer le mélange homogène de plusieurs gaz afin d’obtenir le dosage souhaité pour étudier les propriétés physiques du gaz résultant.

L’installation permet le mélange de 3 sources de gaz différentes (Ar, Xe et SF6), avec une précision de 1%.

Le gaz ainsi obtenu est stocké dans un réservoir de 100 l à pression souhaité (jusqu'à 6 bars).

L’exploitation du gaz mélangé peut se faire en continu (injection en continu en entrée) ou par batch (stockage du mélange).

L’ensemble est composé d’une ligne de quantification du mélange, et d’une ligne de dosage du mélange.

La platine, pilotée par automate, commande des débitmètres massiques, l’ensemble est interfacé avec un logiciel interface homme / machine de supervision (Intouch).

De conception tout inox cette installation répond aux exigences de la directive CE des appareils sous pression (DESP).

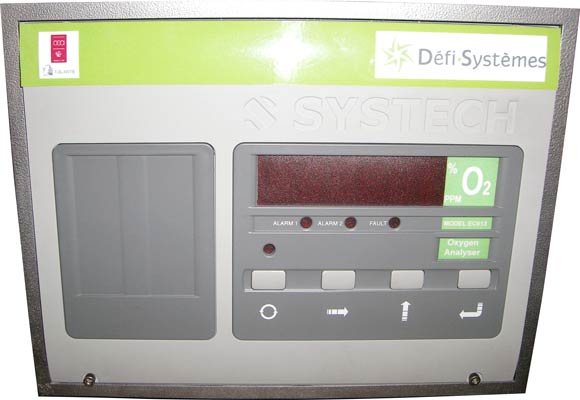

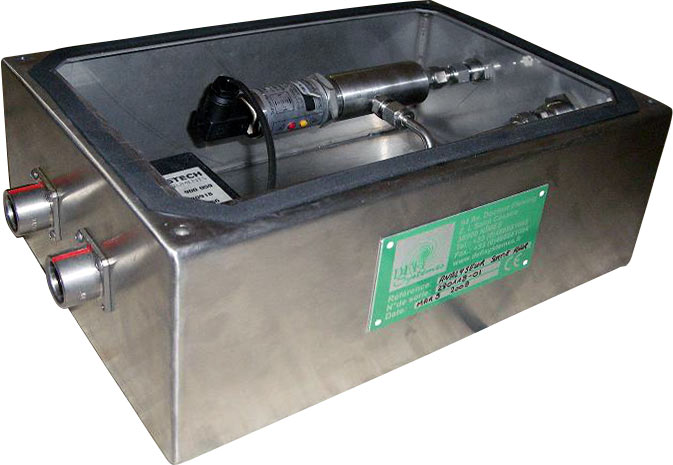

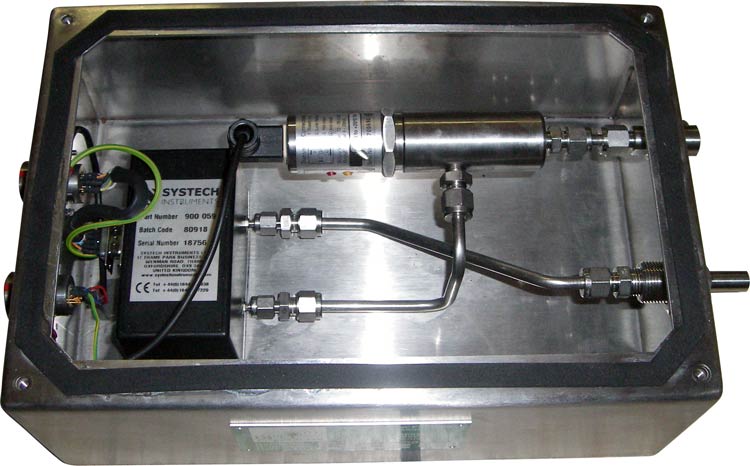

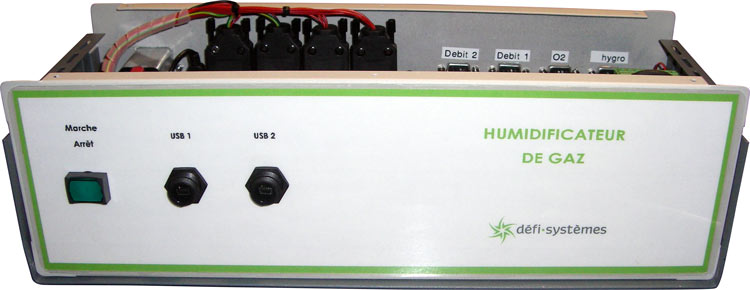

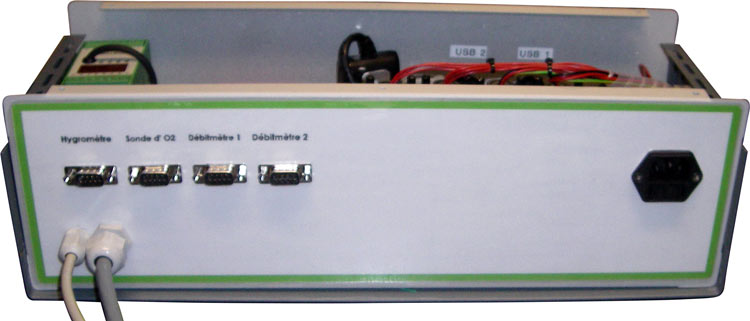

Humidificateur de gaz en enceinte blindée

Humidification contrôlée d'un gaz pour étudier des réactions dans un four de traitement.

Cet équipement développé sur spécification assure la gestion du taux d’humidité du gaz de balayage dans une enceinte.

Le gaz en entrée est un mélange Air/Ar, dont le débit réglable peut varier de 3 nl/h à 30 nl/h d’air reconstitué avec un point de rosée à environ -35°C.

Le taux d’humidité obtenu peut être réglé de 40% à 80%.

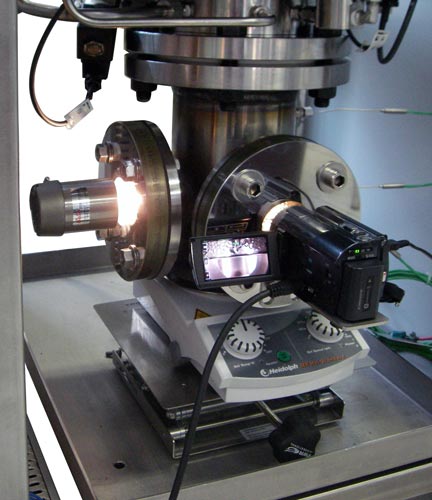

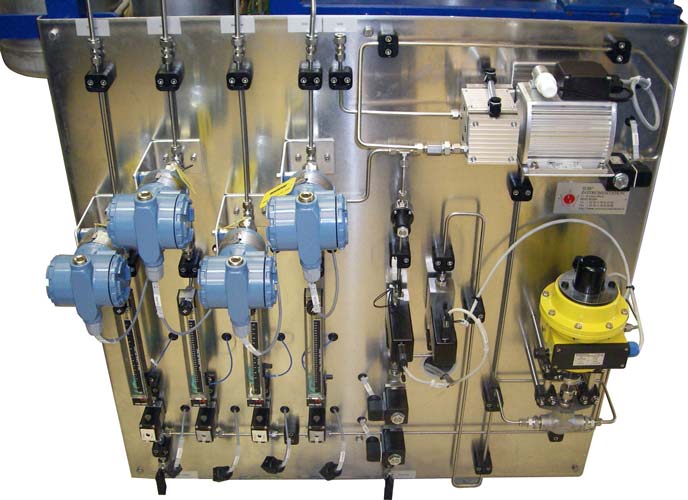

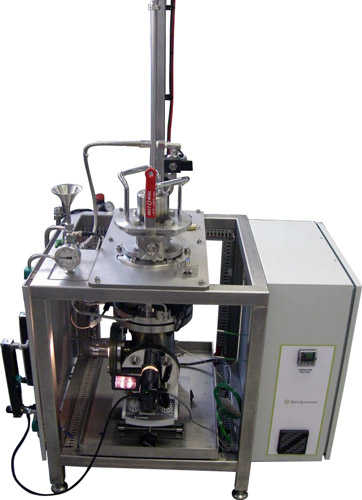

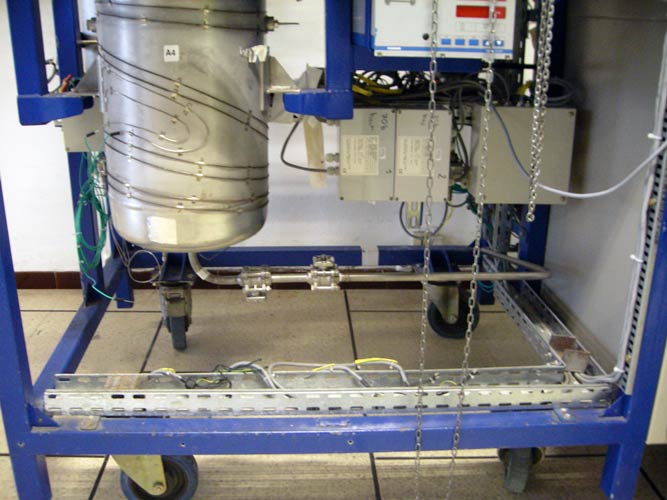

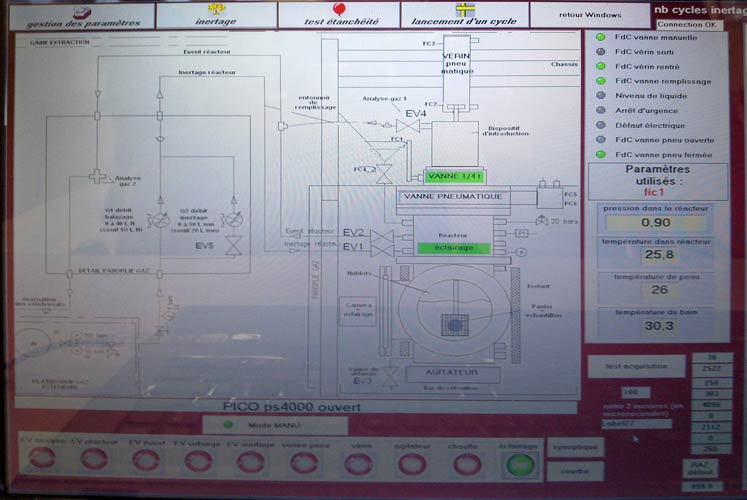

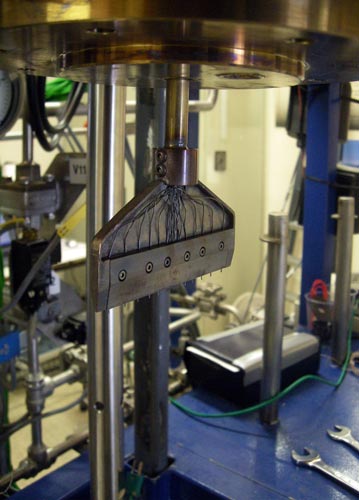

Bancs de test de sodium

• Banc de test de sodium avec réaction liquide

• Banc de test de réaction de sodium avec différents gaz
  Dispositif fonctionnant à haute température (650°C) et haute pression (45 bar) sous sécurité SIL2

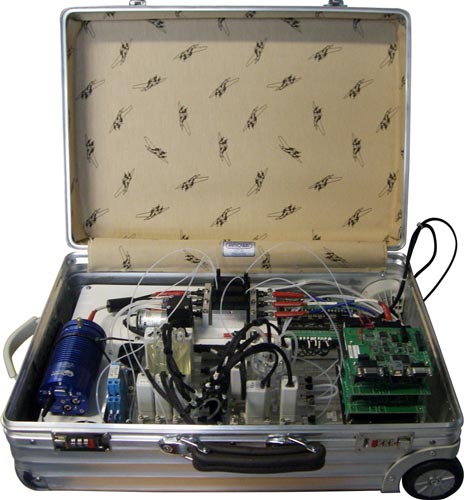

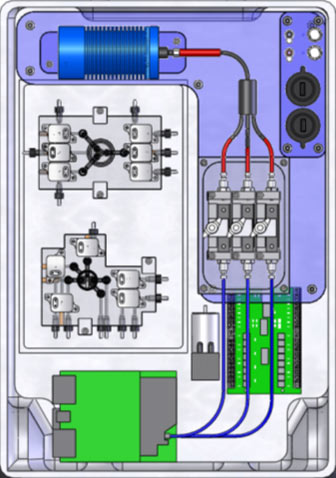

Automate d'analyse d'uranium

Ce système intégré permet après transformation de la solution échantillon par électrolyse (U4 vers U6), de réaliser un dosage de l’échantillon par spectrométrie.

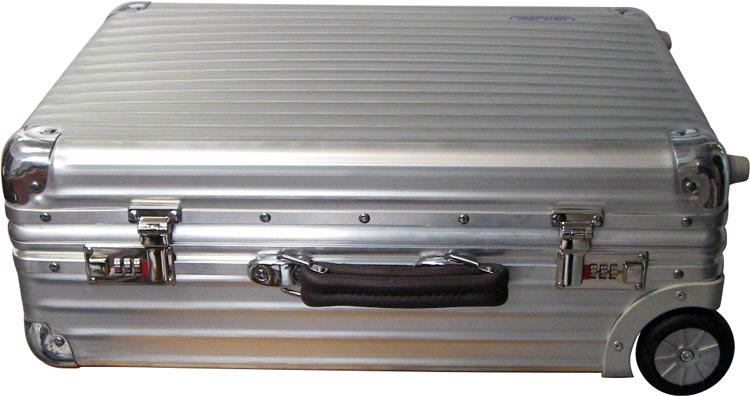

Intégré dans une malette de transport, ce banc d’analyse est connectable sur un pc portable, le logiciel d’analyse fourni permet le pilotage du circuit, le paramétrage des variables de fonctionnement et l’enregistrement des résultats.

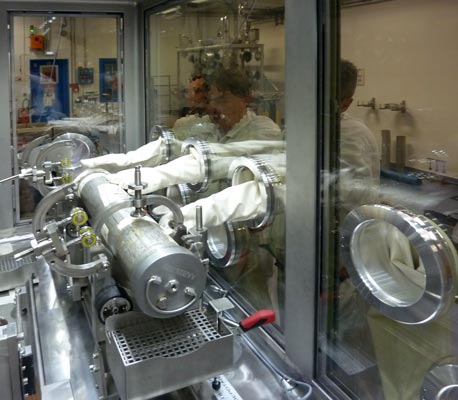

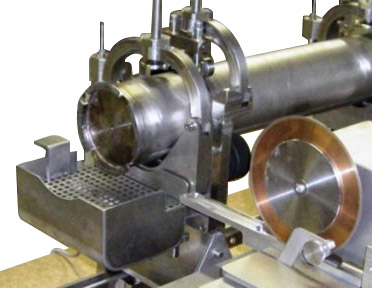

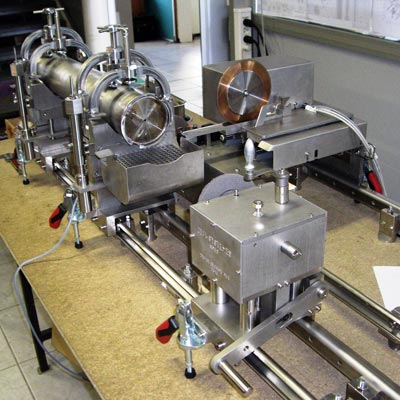

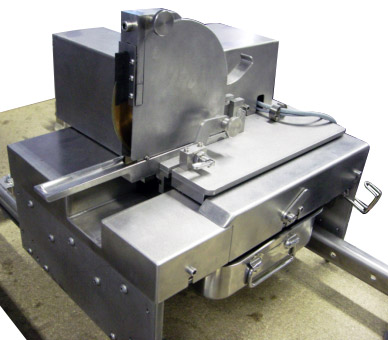

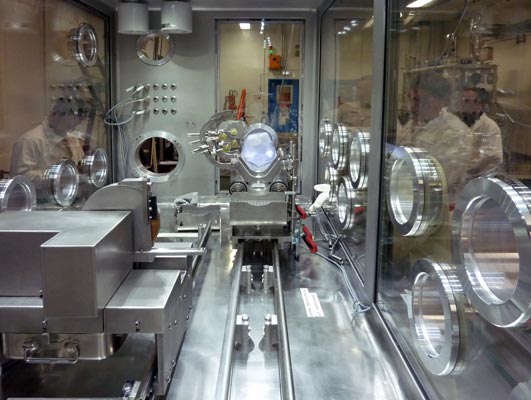

Découpe expérimentale de conteneurs en boîte à gants

Ce dispositif de découpe et dépotage permet l’ouverture de conteneurs et l’extraction des matériaux solides en Boîte à Gants.

Les différents systèmes d’assistance mécanique permettent la manipulation du conteneur et la découpe orbitale abrasive de ceux-ci.

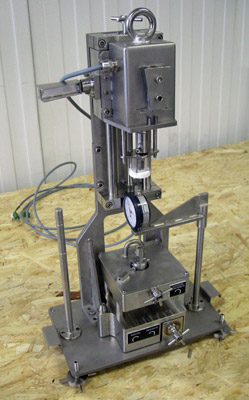

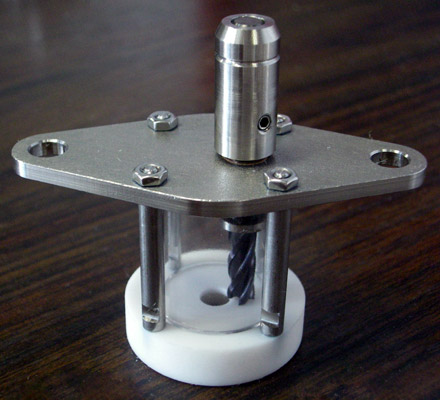

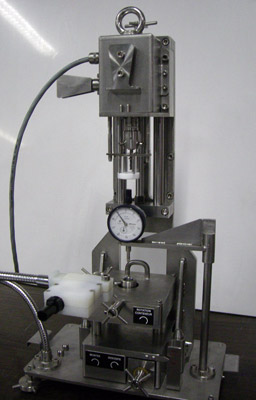

Ouverture de micro-conteneurs par fraisage

Cet équipement permet l’ouverture de micro conteneurs (4 mm de diam), par usinage mécanique.

L’ensemble totalement télémanipulable est équipé :

• d’une caméra d’assistance au réglage et surveillance de l’usinage
• des unités de guidage des mouvements
• de comparateur permettant le réglage et la lecture de position de coupe
• de chambre de confinement de la zone de coupe

Contrôle par caméra et tri de plaquettes

Tri de plaquettes en fonction de défauts.

• 1,
• 2,
• 3.

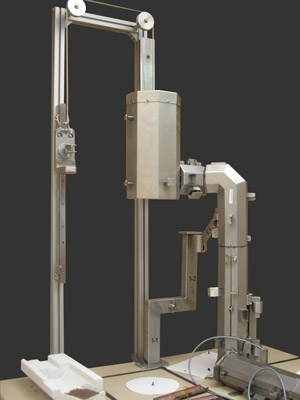

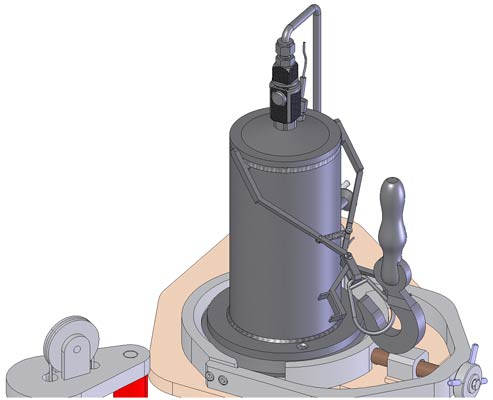

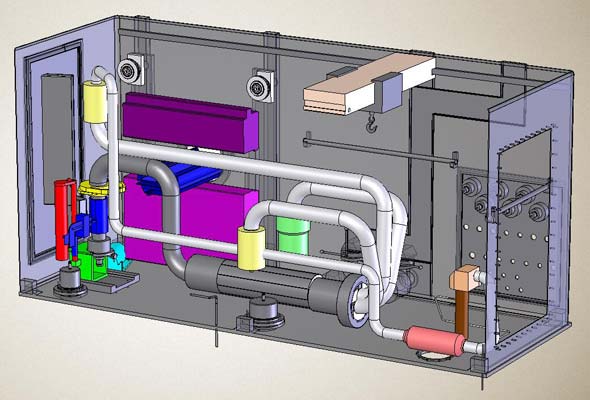

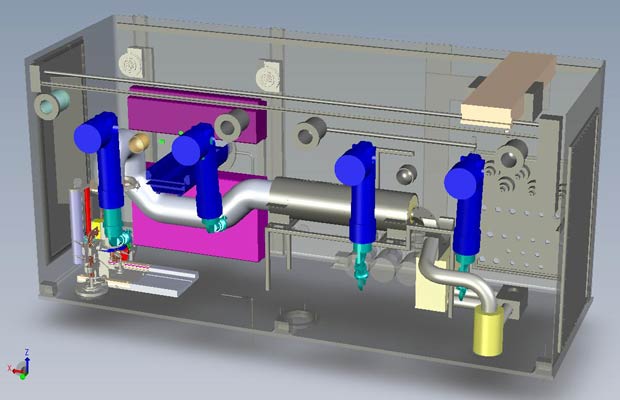

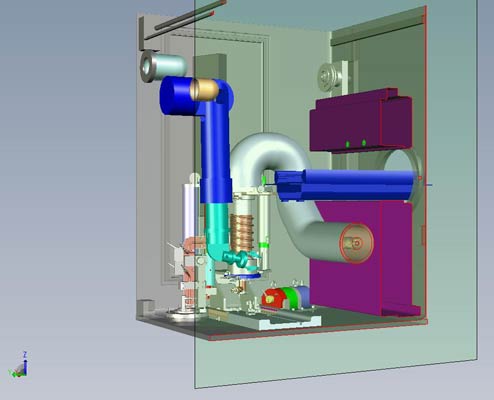

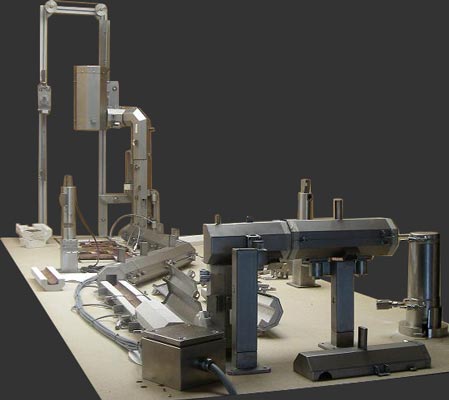

Circuit expérimental haute température

Etude des réactions de condensation de composés gazeux dans un circuit à haute température (750°C).
Etude et réalisation d'un circuit tubulaire de 5 mètres de longueur avec régulation thermique pour vérifier le relâchement des produits de fission.

Cette réalisation a fait appel à plusieurs technologies innovantes :

• maîtrise du noyau de chauffe,
• maîtrise de la mesure et régulation de température,
• dispositif de dérivation et d'aiguillage à haute température,
• télémanipulable, démontable, interchangeable et maintenable,
• étanchéité et dissémination maîtrisées.

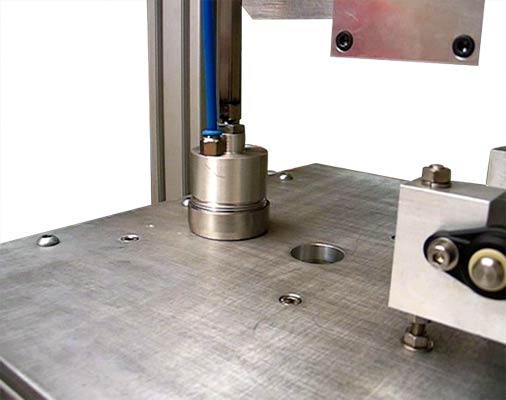

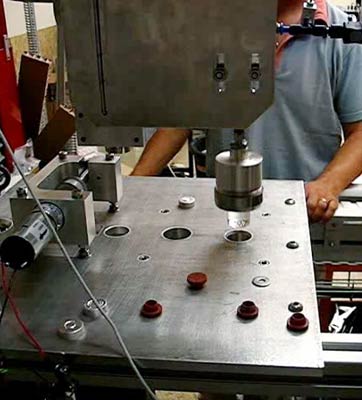

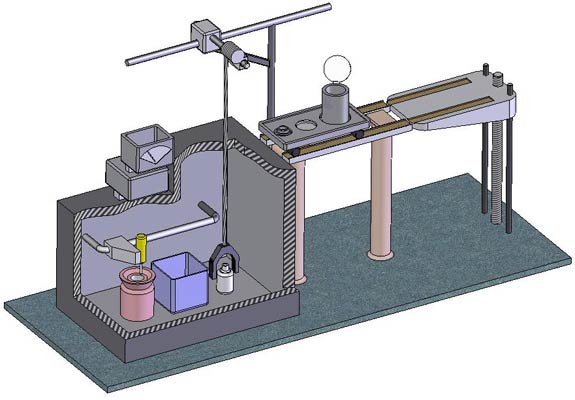

Dilution

Dispositif automatique de dilution de produits irradiés en enceinte blindée.

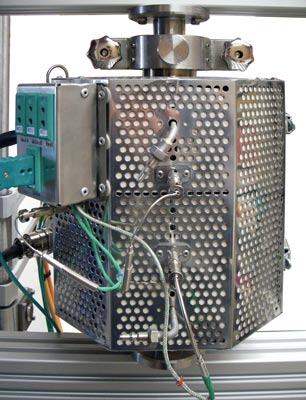

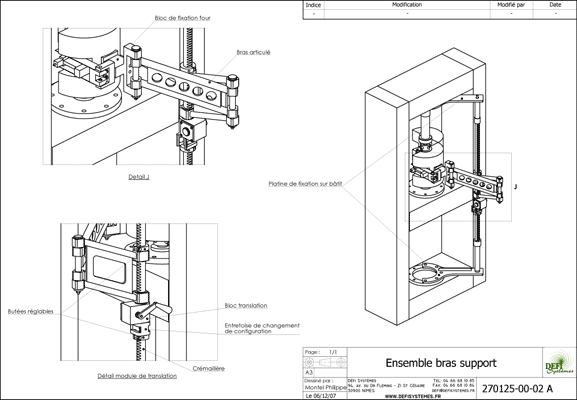

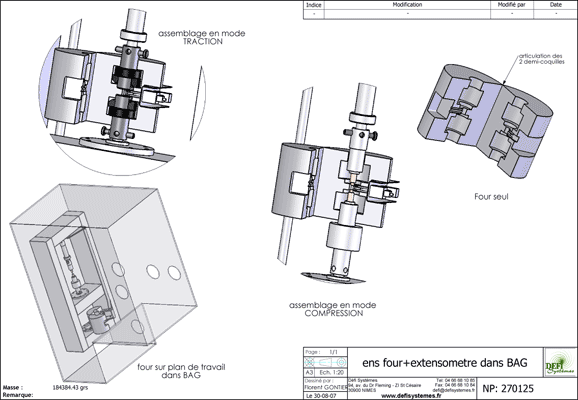

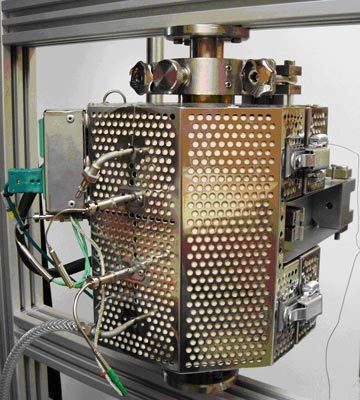

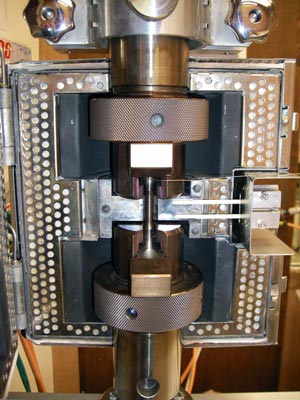

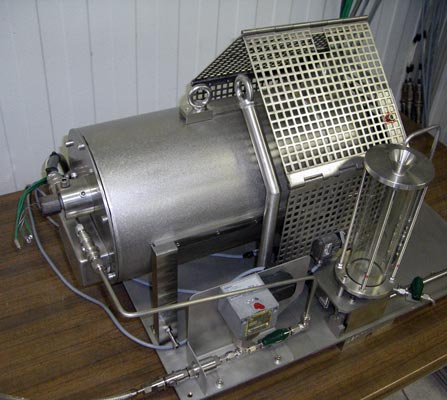

Dispositif de chauffage des éprouvettes

Four de chauffe, sous atmosphère contrôlée, d'éprouvettes sous contrainte de compression / traction.

Dispositif en boîte à gants, facile de mise en oeuvre, démontable et assemblé sur site (chaque élément passe par un rond de gant).

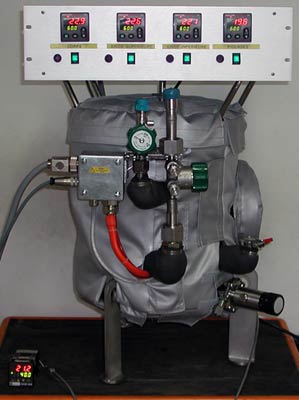

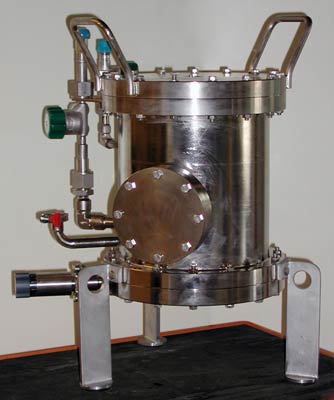

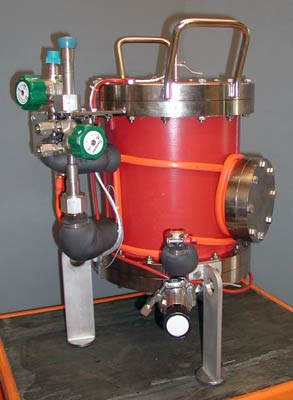

Enceinte thermostatée

Enceinte de préparation chimique à maintenir à température homogène ± 1°C.

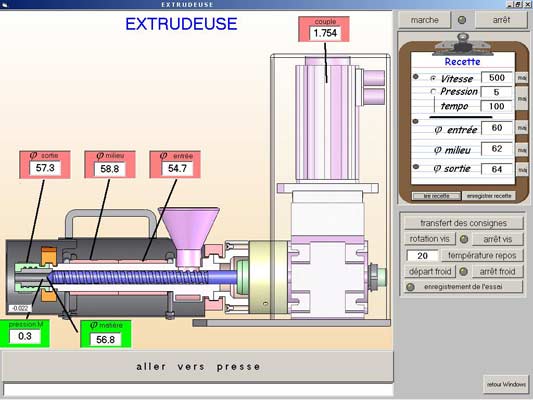

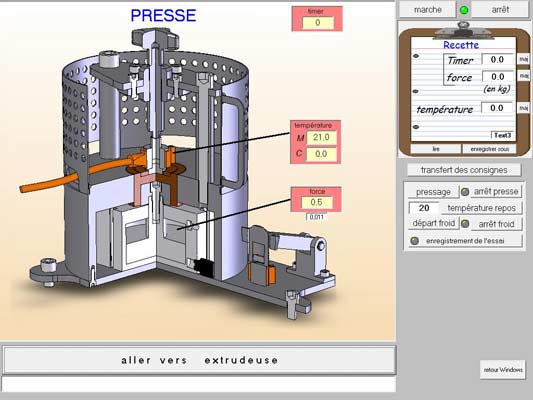

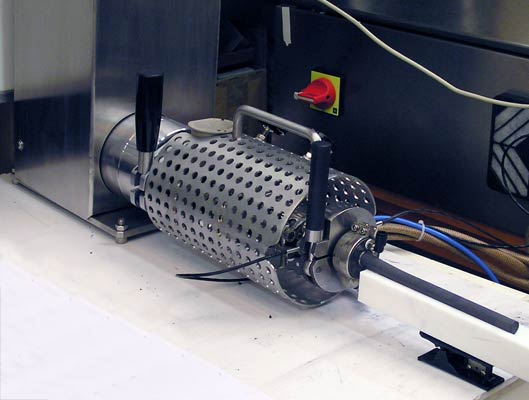

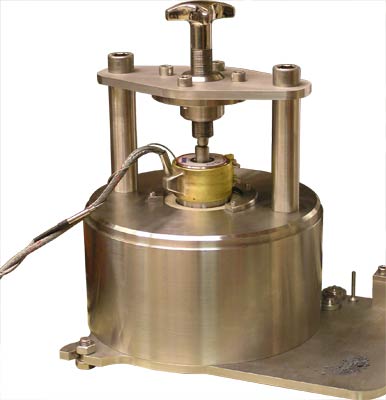

Extrudeuse

Dispositif de mise en oeuvre de pastilles irradiées à chaud par :

• extrusion,
• injection,
• pressage.

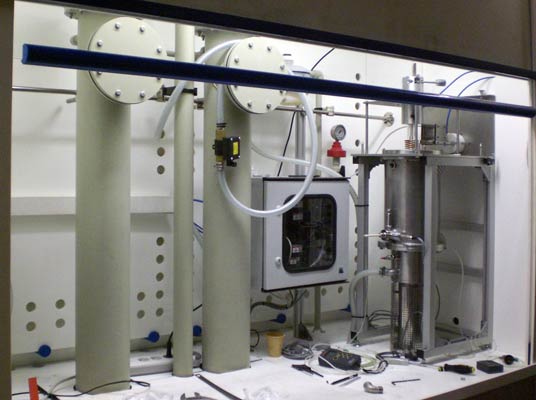

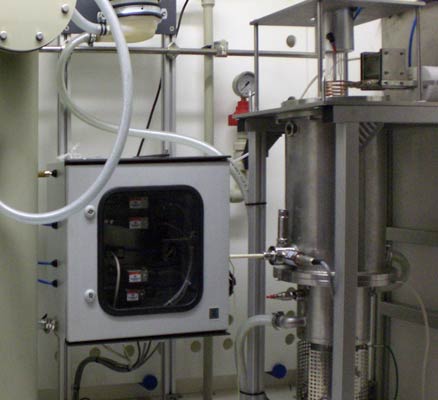

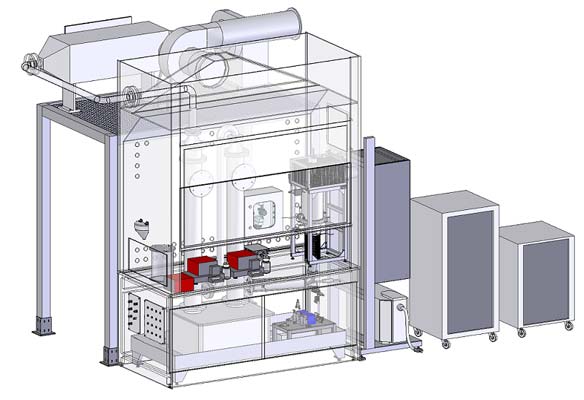

ICP pour procédé IDOHL

Traitement d'effluents irradiés par torche plasma. Mise en oeuvre dans une sorbonne, équipé d'un dispositif de traitement de gaz avec de l'eau iodée.

Capacité de traitement du pilote de 0,5 l/h de produit.

Maîtrise du rejet en atmosphère.

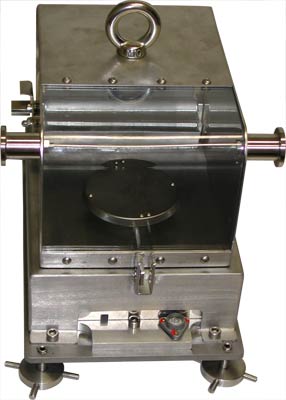

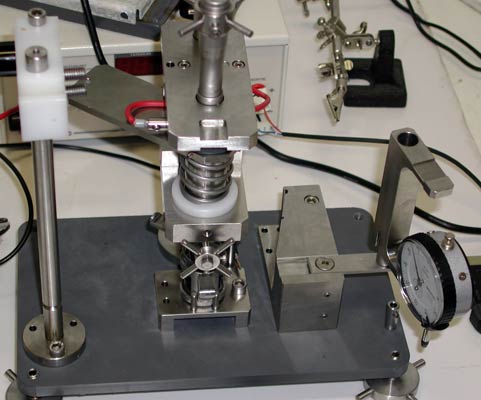

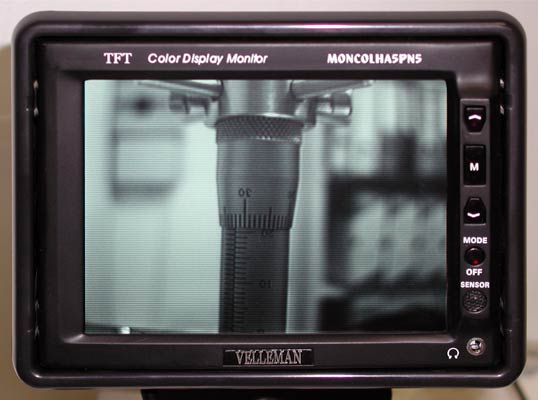

Ouverture des conteneurs profil R et M

L'objectif était de récupérer environ 5 mg de produit dans un conteneur de Ø 4 mm x 6 mm de hauteur soudé au préalable par MicroTIG, sans perte de matière ni contamination.

Innovation avec un dispositif d'érosion acide de la soudure et ouverture dans une micro-chambre en confinement.

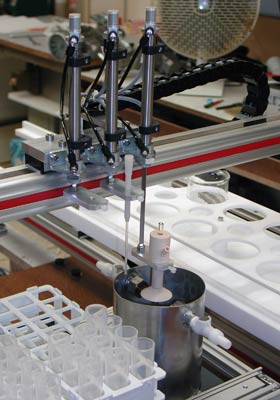

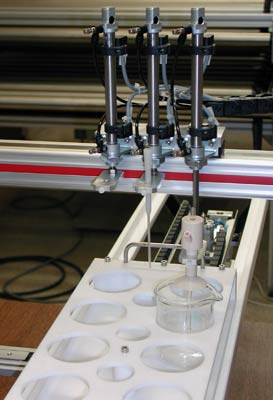

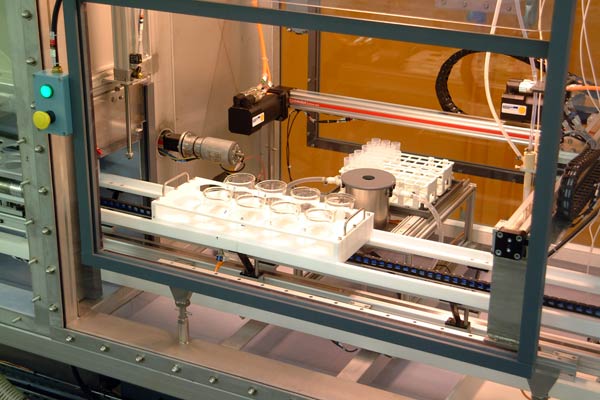

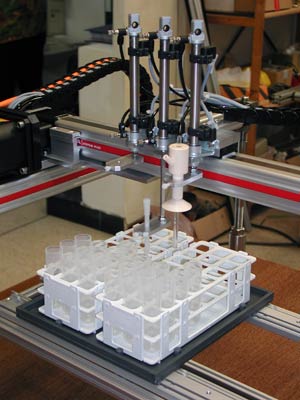

Préparation d'échantillons irradiés

A partir d'une solution mère, le dispositif prépare 20 échantillons filles (prélèvement, dilution, mise en solution, pesage, analyse).

L'objectif devait répondre à une reproductibilité des analyses sans intervention humaine.

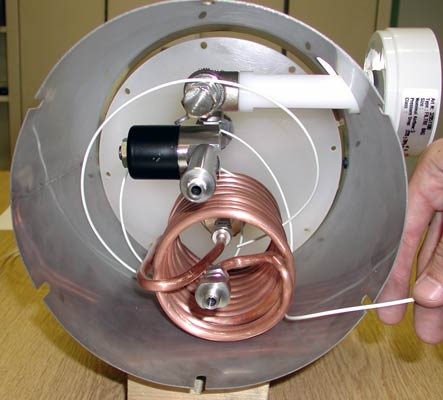

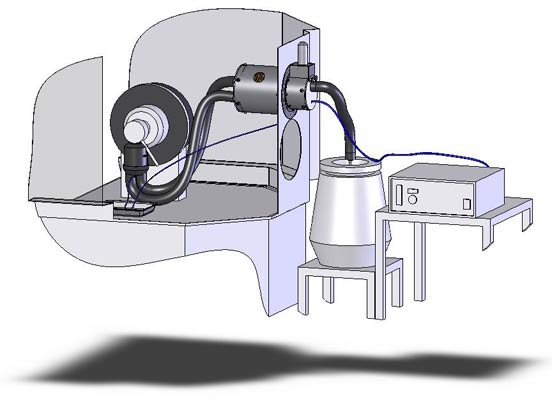

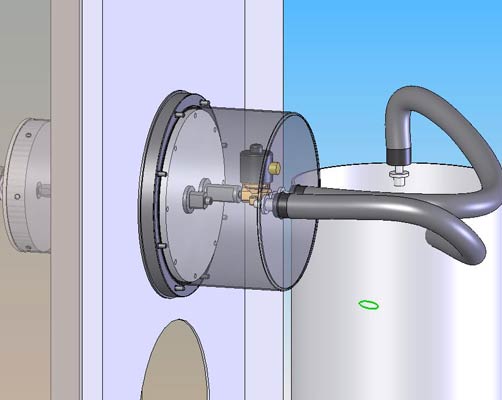

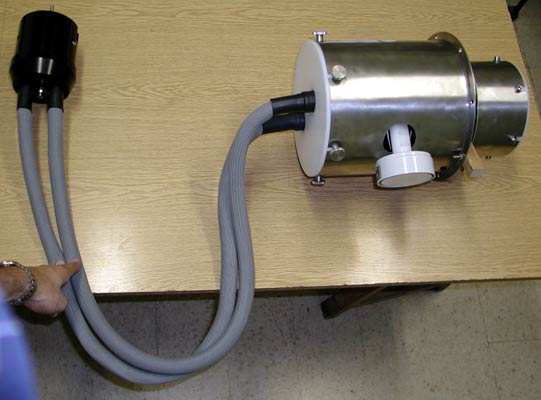

Réseau cryogénique pour chambre ultravide

Transport d'azote liquide dans une boîte à gants, puis chambre à vide.

Système développé par Défi Systèmes avec une pompe à vide et une vanne cryogénique.

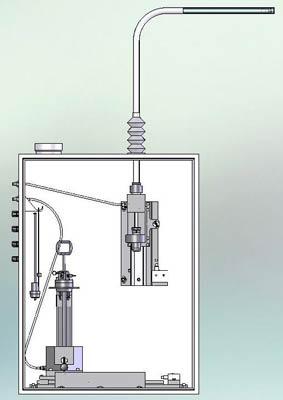

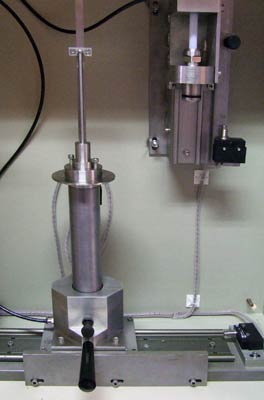

Système de transfert d'échantillons

Dispositif de transfert pneumatique d'échantillons pour un réacteur nucléaire.

Les échantillons sont dans un conteneur blindé, puis sont véhiculés pneumatiquement vers le coeur du réacteur. Après un temps d'exposition, ils sont renvoyés dans le conteneur pour analyse.

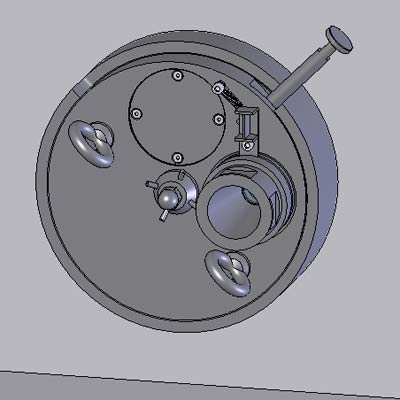

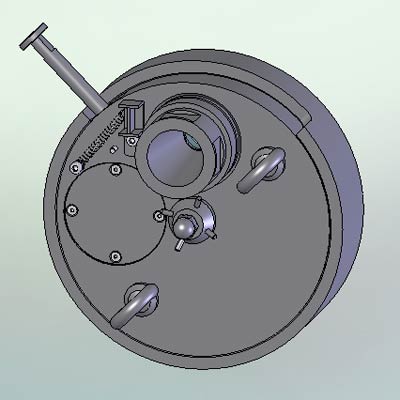

Tape optique pour four

Moyen de mesure optique dans une enceinte blindée.

La tape optique est un système de barillet à 2 positions :

• l'une permet de faire la spectrométrie gamma d'un échantillon en cellule blindée au travers d'une fenêtre pleine de fine épaisseur.
• l'autre permet l'alignement par laser, au travers d'un verre optique, du banc d'analyse situé en zone arrière.
  Ce verre optique est intégré dans un pousse-pousse permettant son changement par l'intérieur de la cellule blindée sans perte d'étanchéité.
