Instrumentation•nucléarisée
Pour avoir le détail d'une machine, cliquez sur sa photo ou sélectionnez-la ci-dessous :

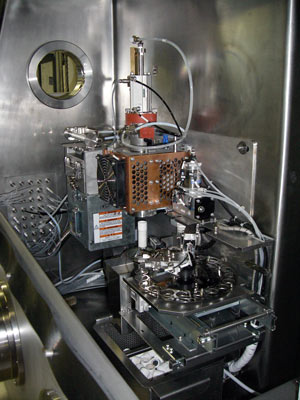

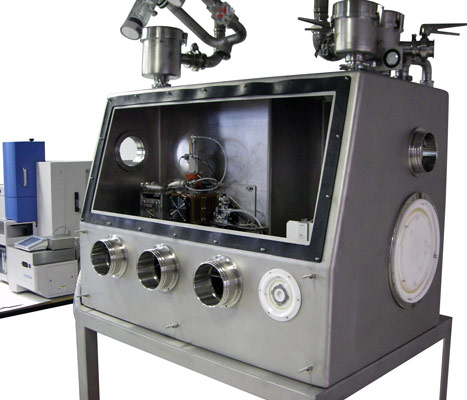

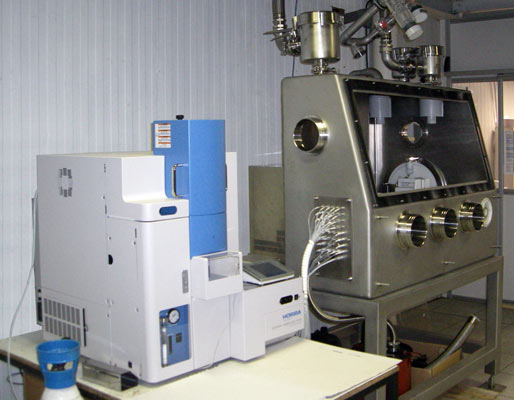

Analyseur carbone Soufre
Nucléarisation d’un analyseur Carbone soufre Horiba.
- nettoyage automatique,
- passeur 20 positions,
- purificateur d'oxygène.
Intégration du four et du passeur d’échantillons en Boîte à gants.
Electronique de traitement hors Boîte à gants.
Conception et réalisation de la Boîte à gants blindée classe 4.

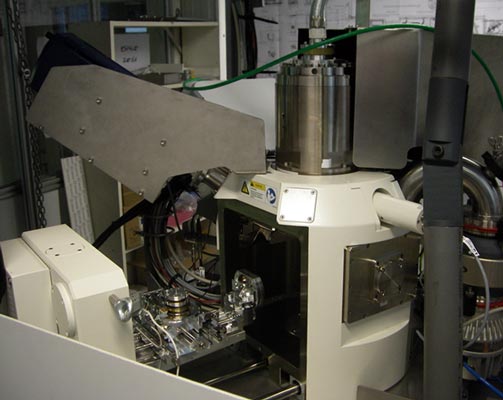

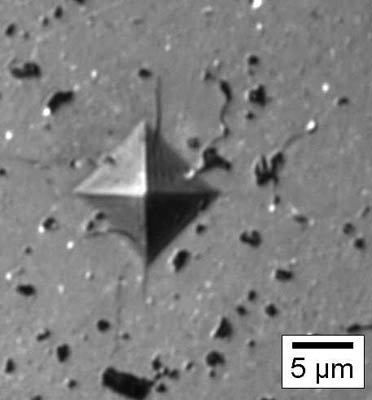

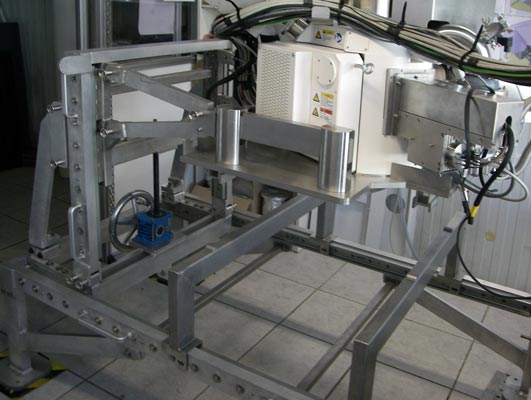

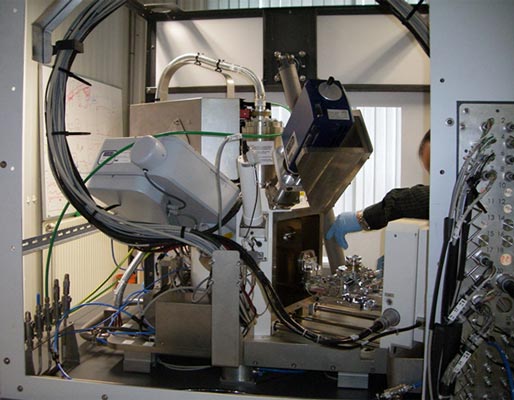

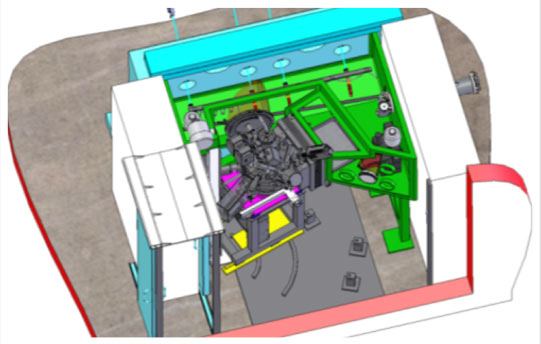

Microscope électronique à balayage
Nucléarisation, en collaboration avec la société Zeiss, de Microscopes Electroniques à Balayage (MEB) et de Sondes Ioniques Focalisées (FIB).
Exploitation de l’équipement en enceinte blindée dans différentes configurations :
- Soit ensemble du MEB en boîte à gants (hors électronique déportée) avec protection maximale de la chambre et des détecteurs.
- Soit MEB ou FIB accosté à une boîte à gants (continuité du confinement par la chambre).
- Protection des différents détecteurs contre les rayonnements (déport, blindage …)
- Protection contre la contamination
- Déport de l’électronique et mise en œuvre de connectique télémanipulable
- Adaptation à la télémanipulation (outillages chargements échantillons, protection platine …)
- Réalisation des systèmes d’assistance à la maintenance (chariot de manutention)
- Conception de la boîte à gants et du système d’accostage

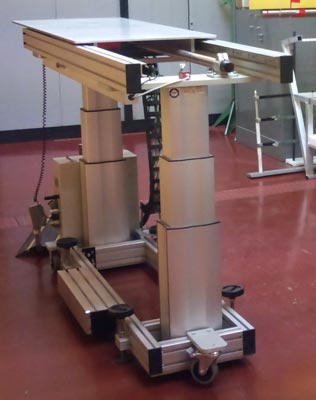

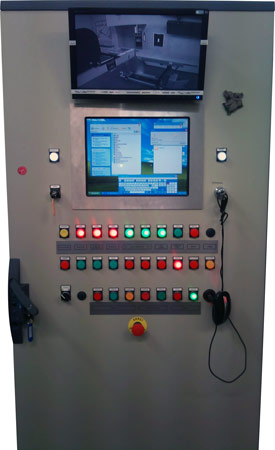

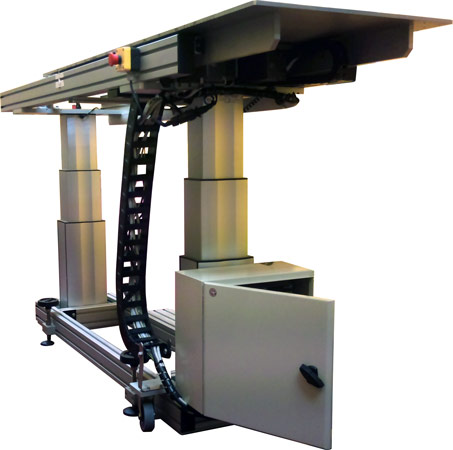

Banc mécanique de neutronographie
Dispositif de positionnement (X, Z, rotation) d'échantillons volumineux avec une précision meilleure que 0,1 mm par radiographie neutronique.

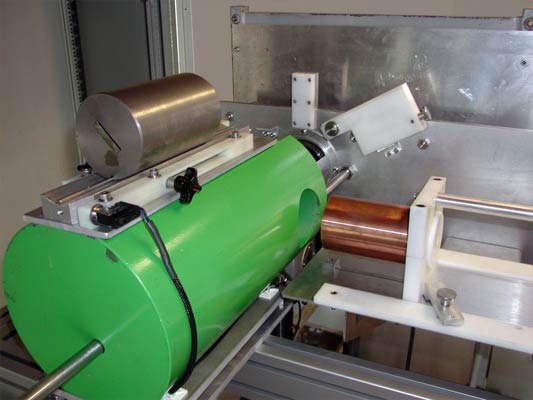

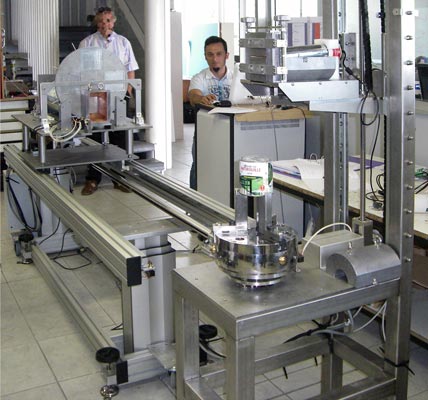

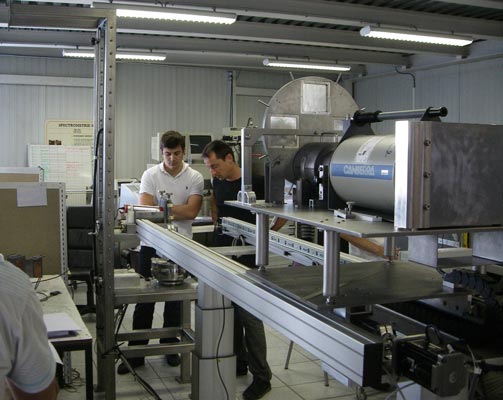

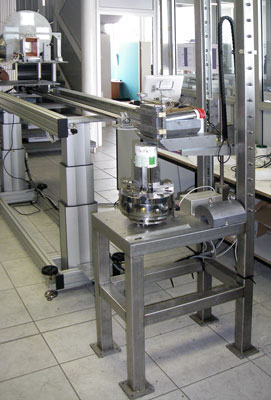

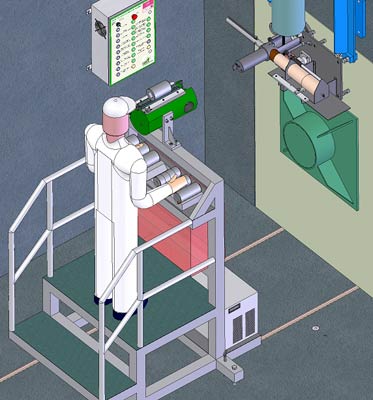

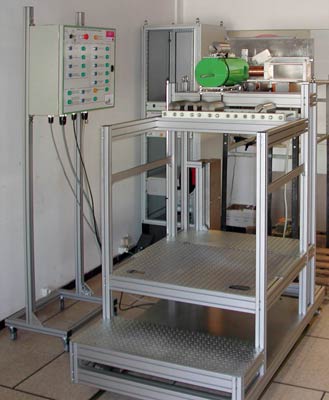

Bancs d'examens de spectromètrie GAMMA

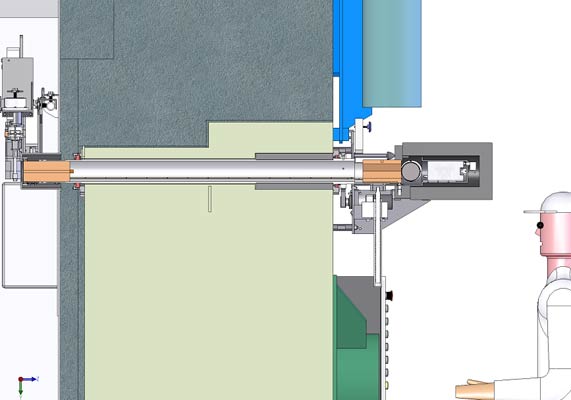

Dispositif de collimation pour spectrométrie GAMMA.
- Alignement sur 2 mètres à 0,1 mm près,
- chargement de collimation automatisée,
- dispositif d'aide à la calibration,
- collimation performante avec fenêtres externes de 0,5 mm à 10 mm sur une longueur de 180 mm,
- dispositif support sur rail ergonomique et facile d'utilisation.

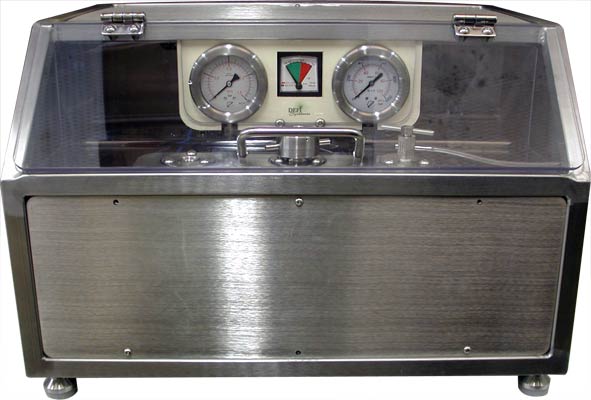

Banc de tests haute pression
Mise sous pression d'échantillons jusqu'à 1000 bars.

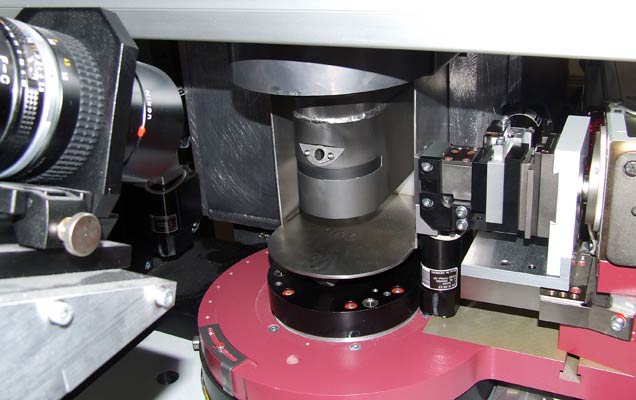

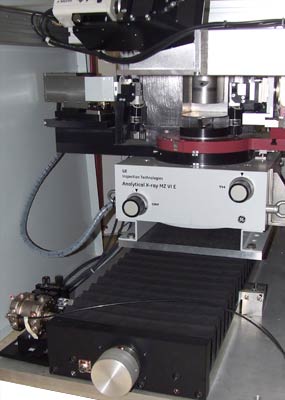

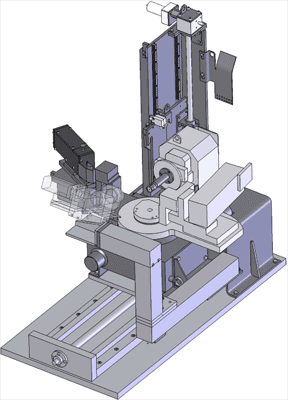

Diffractomètre Rayons X
Nucléarisation d'un diffractomètre SEIFFERT rayons X en enceinte blindée équipée d'une boîte à gants.
Innovation de la nucléarisation en séparant le porte-échantillons de la source et du détecteur.
La source et le détecteur sont placés hors boîte à gants avec trois positions distinctes :
- mesure,
- calibration,
- maintenance.

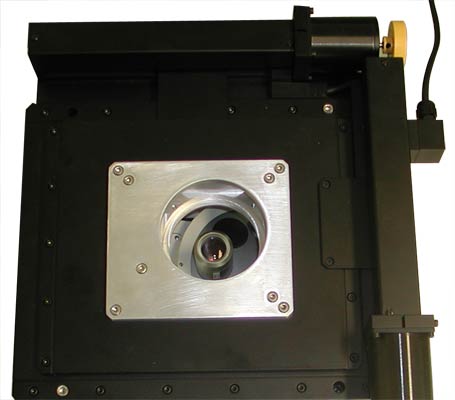

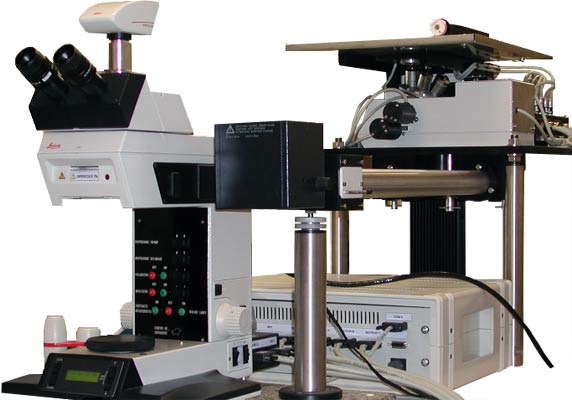

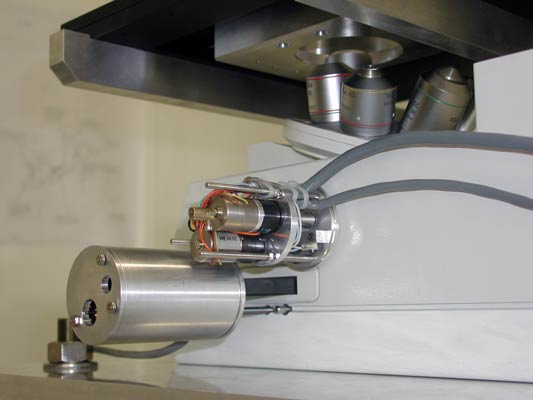

Microscope optique
Nucléarisation d'un microscope en enceinte blindée.
Innovation : mise en place d'un microscope standard LEICA avec son ergonomie en pratiquant plusieurs modifications majeures :
- allongement des chemins optiques,
- allongement du chemin éclairage,
- inversion de la tourelle.
Cette réalisation a permis de travailler sur des échantillons irradiés avec l'ergonomie d'un microscope classique.
